Xerox 105N02301 блок живлення високовольтний

Xerox 105N02301 блок живлення високовольтний

Високовольтний блок живлення Xerox 105N02301 – це ключовий компонент лазерних принтерів та МФУ Xerox, який відповідає за формування високої напруги, необхідної для роботи друкарського механізму. Цей модуль забезпечує стабільне електроживлення вузлів пристрою, включаючи зарядку фотоциліндра, перенос тонеру та його фіксацію. Блок відрізняється надійністю та точністю вихідних параметрів, що гарантує високу якість друку.

Основні характеристики

• Модель: Xerox 105N02301 (може зустрічатися під іншими номерами залежно від модифікації).

• Тип: високовольтний джерело живлення (HVPS – High Voltage Power Supply).

• Вхідна напруга: ~220-240 В (залежить від регіону).

• Вихідні напруги:

  • Зарядка циліндра: від -600 В до -1200 В (коронируючий електрод або ролик заряду).

  • Перенос тонеру: +1000 В – +5000 В (ролик переносу).

  • Очищення: змінна напруга для видалення залишків тонеру.

• Захист: від короткого замикання, перевантаження, перегріву.

• Сумісність: призначений для низки моделей принтерів та МФУ Xerox (точний список уточнюється за документацією).

• Компактний корпус з кріпленнями для встановлення в принтер.

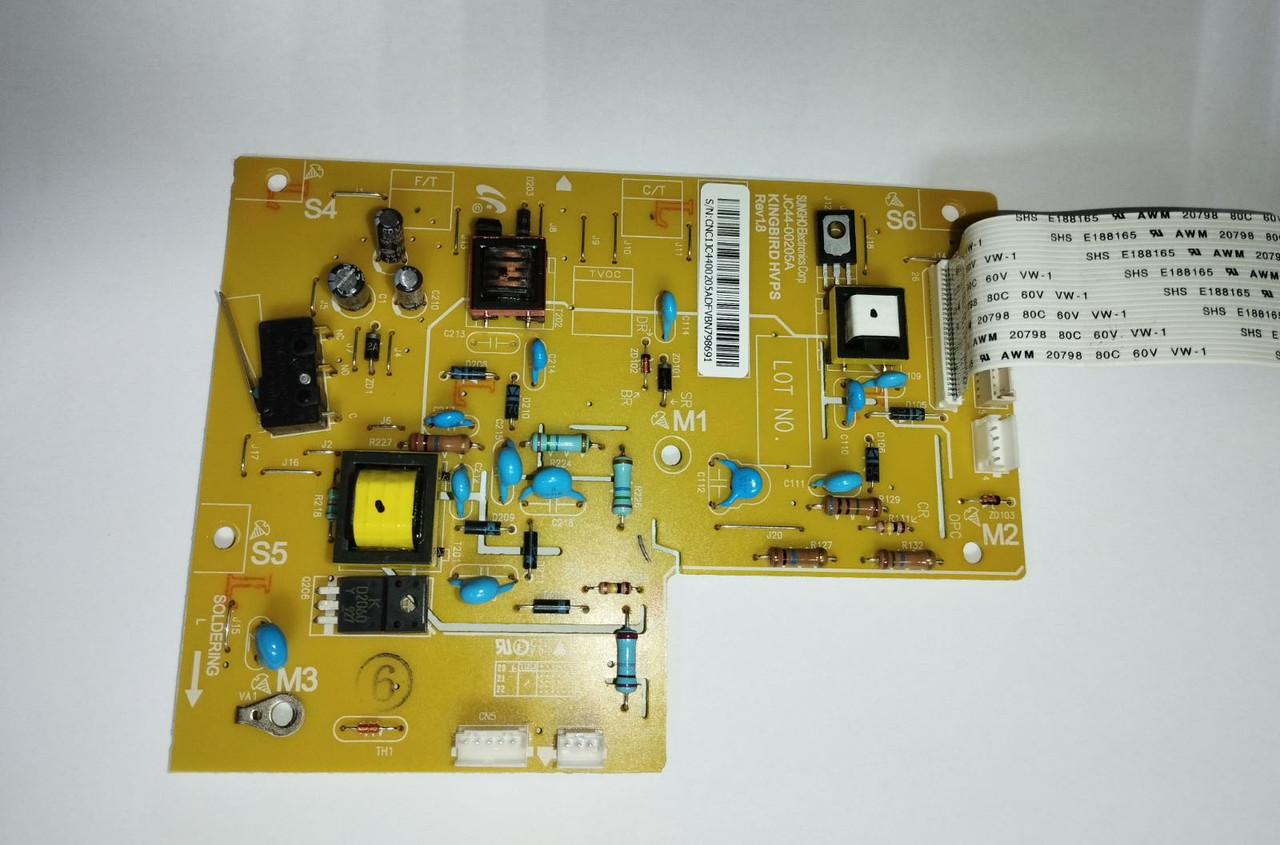

• Електронна плата з високовольтними трансформаторами, конденсаторами та діодами.

• Роз'єми для підключення до основної плати принтера.

• Захисні екрани для запобігання витоку напруги.

Принцип роботи

Блок живлення Xerox 105N02301 перетворює мережеву напругу у високовольтну, необхідну для роботи лазерного друкарського механізму:

1. Зарядка фотоциліндра – подається негативна напруга для рівномірного заряду поверхні.

2. Перенос тонеру – позитивна висока напруга притягує тонер з циліндра на папір.

3. Очищення – змінна напруга допомагає видалити залишки тонеру з циліндра.

Від стабільності роботи блоку залежить якість друку: при несправностях з'являються дефекти (плями, бліді ділянки, смуги).

Ознаки несправності блоку Xerox 105N02301

• Поява артефактів друку: смуги, нерівномірне нанесення тонеру.

• Шуми або запах горіння з блоку живлення.

• Принтер не друкує, видає помилки (наприклад, «High Voltage Failure»).

• Іскріння всередині пристрою.

Рекомендації з заміни та ремонту

1. Діагностика: перевірка мультиметром вихідних напруг (вимагає навичок!).

2. Заміна: якщо блок несправний, рекомендується встановлення оригінального або сумісного аналога.

3. Заходи безпеки:

   • Відключення принтера від мережі перед обслуговуванням.

   • Використання антистатичного захисту.

   • Обережність під час роботи з високою напругою.

Де застосовується?

Блок Xerox 105N02301 використовується у різних моделях принтерів та МФУ Xerox, включаючи серії:

• WorkCentre

• Phaser

• DocuPrint

Перед покупкою необхідно уточнити сумісність за документацією або кодом деталі.

Високовольтний блок Xerox 105N02301 – критично важливий компонент, який забезпечує стабільний друк. Його несправність призводить до серйозних дефектів або повного відмови пристрою. При виникненні проблем рекомендується професійна діагностика та заміна блоку на оригінальний або якісний аналог.
